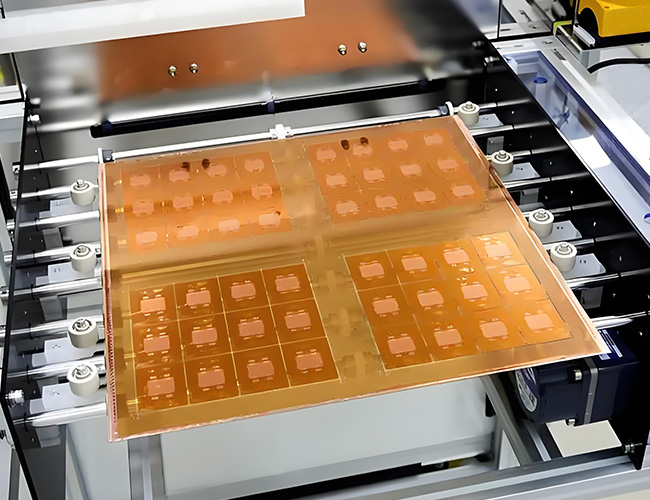

在半导体制造领域，玻璃基板作为关键材料，其质量直接影响到后续工艺的稳定性和产品的性能。烘烤工艺作为玻璃基板预处理的过程环节中，对于去除基板表面的杂质、水分，提高基板表面的清洁度和附着力具有关键的作用。半导体玻璃基板在制造过程中，由于环境、存储及运输等因素的影响，其表面往往会附着有灰尘、油脂、水分等杂质。这些杂质若未得到有效去除，将直接影响后续光刻、镀膜等工艺的质量，甚至导致产品失效。烘烤工艺通过高温处理，可以有效去除基板表面的杂质和水分，同时提高基板的粘附性和平整度，为后续工艺步骤处理良好的基础。

一、烘烤前准备
在进行烘烤工艺之前，需要对半导体玻璃基板进行充分的准备工作。这包括：

1、清洗
在烘烤前，需要对半导体玻璃基板进行彻底的清洗。清洗过程通常包括浸泡在稀硝酸溶液中去除金属杂质，在去离子水中浸泡以去除残留的硝酸。还需使用丙酮、异丙醇等有机溶剂进行超声清洗，以进一步去除基板表面的油脂和微小颗粒。清洗完成后，用氮气吹干基板，并置于无尘环境中备用。

2、检查
清洗后的玻璃基板需进行严格的检查，确保表面无划痕、无污渍、无裂纹等缺陷。这一步骤对于保证烘烤工艺的成功至关重要。

二、烘烤工艺步骤
半导体玻璃基板的烘烤工艺通常包括以下几个步骤：

1、预热阶段
● 目的：使基板逐渐升温至烘烤温度，避免突然高温对基板造成热冲击。
● 操作：将基板放入预热炉中，设定适当的预热温度和时间。预热温度一般低于烘烤温度，时间根据基板厚度和材质确定。

2、烘烤阶段
● 目的：通过高温处理去除基板表面的杂质和水分，提高基板的粘附性和平整度。
● 操作：将预热后的基板放入烘烤炉中，设定烘烤温度和时间。烘烤温度应根据基板材质和工艺要求确定，一般在100℃-200℃之间。烘烤时间则根据基板厚度和烘烤温度确定，一般为30分钟至2小时不等。在烘烤过程中，应确保烘烤炉内温度分布均匀，避免基板因温度不均匀而产生热应力。

3、冷却阶段
● 目的：使烘烤后的基板逐渐降温至室温，避免快速冷却对基板造成热冲击。
● 操作：烘烤结束后，将基板从烘烤炉中取出，放置于冷却板上进行自然冷却。冷却板应处于室温状态，避免使用设定为“冷”的冷却板，以免过快冷却导致基板开裂。

三、烘烤工艺中的注意事项
1、温度控制：烘烤温度应根据基板材质和工艺要求精确设定，避免过高或过低的温度对基板造成损害。烘烤炉应具备良好的温度控制系统，确保烘烤过程中温度稳定。
2、时间控制：烘烤时间应根据基板厚度和烘烤温度合理确定，避免过长的烘烤时间导致基板老化或变形。
3、气氛控制：烘烤过程中应保持炉内气氛的纯净和稳定，避免杂质和有害气体的侵入对基板造成污染。
4、设备维护：定期对烘烤炉进行维护和保养，确保设备处于良好的工作状态。同时，对烘烤过程中产生的废气、废水等进行妥善处理，保护环境。

半导体玻璃基板的烘烤工艺是半导体制造过程中重要的环节。通过合理的烘烤温度、时间和步骤设定，可以有效去除基板表面的杂质和水分，提高玻璃基板的清洁度和附着力及平整度，烘烤工艺的优化还可以提高生产效率、降低生产成本，可以确保半导体玻璃基板的质量和稳定性。在半导体制造过程中应高度重视烘烤工艺的研究和应用。
