在半导体制造领域，IC封装是确保芯片性能与可靠性的关键工序。IC封装，即集成电路封装，是将制造好的芯片通过特定的工艺和材料进行封装，形成一个完整的集成电路元件。主要作用是保护芯片免受外界环境的影响，如潮湿、灰尘、化学物质等，提供芯片与外部电路之间的电气连接和散热通道。IC封装的质量直接关系到芯片的使用寿命和可靠性。

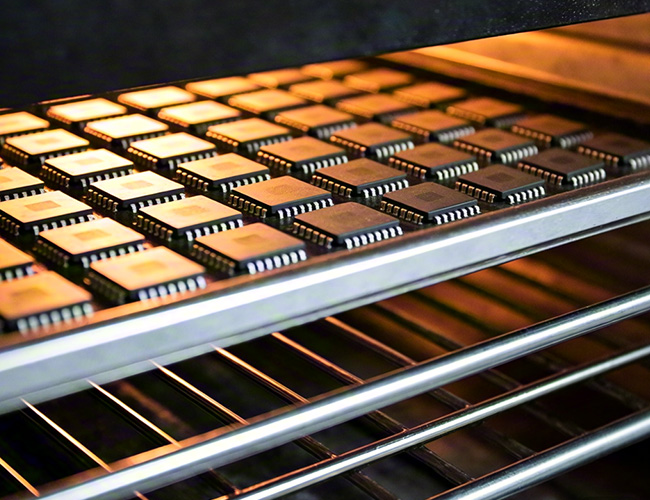

一、IC封装烘烤的作用

1、去除湿气与挥发性物质：芯片在制造、存储和运输过程中，难免会吸收空气中的水分，以及含有其他挥发性物质。这些杂质在高温焊接过程中可能引发气泡，导致焊接缺陷，进而影响电路板的稳定性和使用寿命。烘烤能有效去除这些湿气与挥发性物质，降低焊接风险。
2、提高焊接质量：烘烤处理有助于焊膏中的活性成分活化，改善焊料的润湿性能，使焊接过程更加顺利。烘烤为元件提供预热，减少焊接时的热冲击，降低热应力，从而提高焊接的可靠性。
3、防止氧化：芯片表面和焊盘上的氧化物会降低金属的活性，影响焊接效果。烘烤处理能够减少元件和焊盘表面的氧化，确保焊接过程中金属的良好接触。
4、清洁与去污：高温烘烤有助于去除元件和PCB板上的油污、灰尘等污染物，减少焊接不良的风险。
5、提升产品性能：烘烤处理能够消除芯片内部的应力，减少微裂纹和缺陷的产生，从而提高芯片的导电性能和耐久性。对于某些金属氧化物半导体（MOS）器件，烘烤处理还能提高其迁移率和载流子寿命。

二、IC封装烘烤的工艺

1、预热：将芯片放入预热炉中，加热至预设温度，为后续烧结处理做准备。预热有助于减少烧结过程中材料的气泡和裂纹等缺陷的产生。
2、烧结处理：在高温下进行烧结，使芯片中的材料结晶聚合，形成所需的结构。烧结处理的温度、时间、气氛等条件对芯片的结构和性能具有深远影响。
3、冷却：完成烧结处理后，将芯片从烧结炉中取出，进行冷却处理，降低温度至室温。
4、清洁：通过放入去离子水中清洗，去除残留的杂质和污垢，确保芯片表面的干净整洁。

在烘烤过程中要控制温度、时间、气氛等条件，以确保烘烤处理的效果。烘烤前需要对芯片进行超声波清洗、真空干燥等预处理，以保证芯片表面干净无尘。烘烤后也应及时将芯片取出，去除表面残留的氧化物，以保证芯片的电性能正常。

三、IC封装烘烤的应用范围

1、消费电子：在智能手机、平板电脑、笔记本电脑等消费电子产品中，IC封装烘烤是确保芯片性能和可靠性的重要环节。通过烘烤处理，可以有效去除芯片中的湿气和挥发性物质，提高焊接质量，防止氧化，从而确保产品的稳定性和使用寿命。
2、汽车电子：随着汽车智能化和电动化的趋势，汽车电子系统对芯片的可靠性和稳定性要求越来越高。IC封装烘烤在汽车电子领域中，能够有效提高芯片的耐久性和抗环境影响能力，确保汽车电子系统在各种复杂工况下的正常运行。
3、工业控制：在工业自动化和智能制造领域，各种控制设备和传感器需要高可靠性的芯片来实现精确的控制和数据采集。IC封装烘烤有助于提高芯片的性能和可靠性，满足工业环境对电子元件的严格要求。
4、航空航天：航空航天领域对电子元件的可靠性和稳定性要求极高。IC封装烘烤能够有效去除芯片中的杂质和应力，提高芯片的抗辐射能力和耐高温性能，确保航空航天电子系统在极端环境下的可靠运行。

四、IC封装适用的烘箱

1、氮气无氧化烤箱：氮气无氧化烤箱是专为半导体芯片烘烤、封装固化而设计的高精度、高稳定性的热处理设备。在烘烤过程中，充入氮气可以有效防止芯片氧化，提高产品质量。
2、充氮精密烤箱：充氮精密烤箱通过充入氮气并控制热风循环，对芯片进行均匀加热。这种烤箱具有温度控制精确、加热均匀、防止氧化等优点，适用于对烘烤温度和气氛有较高要求的场合。
3、真空烤箱：真空烤箱适用于需要去除芯片内部气隙和水分的情况。在真空环境下进行烘烤，可以有效降低水分和挥发性物质的沸点，使其更容易从芯片中逸出。真空环境还可以防止芯片氧化和污染。
4、可编程烘箱：可编程烘箱具备精确的温度控制和时间编程能力，可以根据预设的工艺曲线自动调整温度和时间参数。这种烘箱在需要高度自动化和智能化的烘烤工艺中尤为适用。

IC封装与烘烤工艺是半导体制造过程中对芯片的性能、可靠性和使用寿命有着决定性的影响。IC封装通过特定的工艺和材料保护芯片免受外界环境的侵害，提供电气连接和散热通道，而烘烤工艺则进一步确保了封装的质量和芯片的稳定性。 提升产品性能，消除芯片内部应力，减少缺陷，提高导电性能和耐久性。
